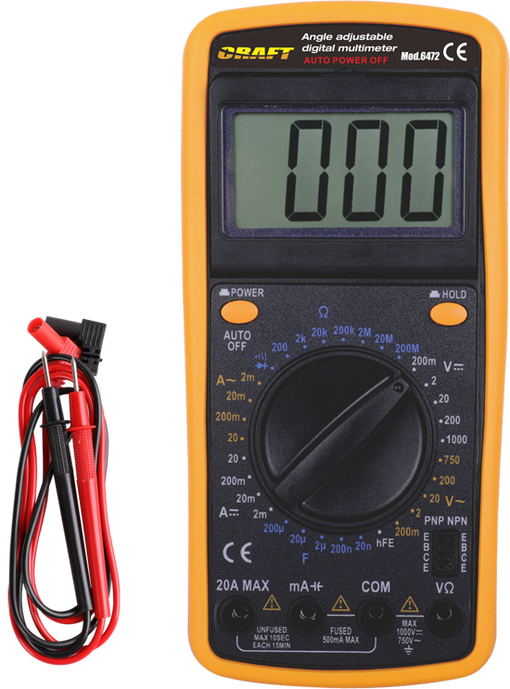

Digitális multiméter

A készülék alkalmas a következők mérésére:
- Egyenáram feszültség
- Váltakozó áram feszültség
- Egyenáram áramerősség
- Váltakozó áram áramerősség
- Ellenállás
- Diódateszt
- Folytonosság (kontinuitás) teszt
- Tranzisztor teszt
- Kapacitásmérés

Dönthető LCD

Egyenáram feszültség
Tartomány Felbontás Pontosság
200mV 0,1mV ± (az eredmény 0,5%-a + 3 számjegy)
2V 1mV ± (az eredmény 0,8%-a + 5 számjegy)
20V 10mV
200V 100mV
1000V 1V ± (az eredmény 1,0%-a + 5 számjegy)

Váltakozó áram feszültség
Tartomány Felbontás Pontosság
200mV 0,1mV ± (az eredmény 1,2%-a + 5 számjegy)
2V 1mV ± (az eredmény 1,0%-a + 5 számjegy)
20V 10mV
200V 100mV
750V 1V ± (az eredmény 1,2%-a + 5 számjegy)

Egyenáram áramerősség
Tartomány Felbontás Pontosság
20µA 10nA ± (az eredmény 1,8%-a + 2 számjegy)
200µA 100nA
2000µA 1µA
20mA 10µA
200mA 100µA ± (az eredmény 2,0%-a + 2 számjegy)
2A 1mA ± (az eredmény 2,0%-a + 10 számjegy)
20A 10mA ± (az eredmény 2,0%-a + 10 számjegy)

Váltakozó áram áramerősség
Tartomány Felbontás Pontosság
20µA 10nA ± (az eredmény 2,0%-a + 5 számjegy)
200µA 100A ± (az eredmény 2,0%-a + 3 számjegy)
2mA 1µA
20mA 10µA
200mA 100µA ± (az eredmény 2,0%-a + 5 számjegy)
2A 1mA ± (az eredmény 2,5%-a + 10 számjegy)

Tranzisztor hFE/ béta mérése
Tartomány hFE Teszt áram Teszt feszültség
PNP és NPN 0~1000 Ib≈10µA Vce≈2,8V

Ellenállás
Tartomány Felbontás Pontosság
200Ω 0,1Ω ± (az eredmény 1,0%-a + 10 számjegy)
2KΩ 1Ω ± (az eredmény 1,0%-a + 4 számjegy)
20KΩ 10Ω
200KΩ 100Ω
2MΩ 1KΩ
20MΩ 10KΩ ± (az eredmény 1,0%-a + 10 számjegy)
200MΩ 100KΩ ±[5%*(rdg-10) + 10 számjegy)

Dióda és kontinuitás (folytonosság) teszt
Tartomány Leírás Megjegyzés
A megközelítőleges nyitóirányú feszültség esését jelzi ki. A nyitott áramkör feszültsége: kb. 2,8V.

A beépített rezgő akkor szólal meg, ha az ellenállás kevesebb, mint kb. 30±20Ω. A nyitott áramkör feszültsége: kb. 2,8V.

Kapacitásmérés
Tartomány Felbontás Pontosság
2nF 1pF ± (az eredmény 4,0%-a + 5 számjegy)
20nF 10pF ± (az eredmény 4,0%-a + 5 számjegy)
200nF 100pF ± (az eredmény 4,0%-a + 5 számjegy)
2uF 1nF ± (az eredmény 4,0%-a + 5 számjegy)
20uF 10nF ± (az eredmény 4,0%-a + 5 számjegy)
200uF 100nF ± (az eredmény 4,0%-a + 5 számjegy)

Tápellátás: 9V elem (tartozék)
